MANI DI PRESA PNEUMATICHE

---

<0> INDICE DEI CONTENUTI:



<1> Caratteristiche tecniche

<2> Codici per l'ordinazione

<3> Dimensioni di ingombro mano di presa standard

<4> Dimensioni di ingombro mano di presa magnetica per sensori

<5> Applicazioni tipiche

<6> Download versione .pdf di questo file

---

<1> CARATTERISTICHE TECNICHE:



Mani di presa pneumatiche semplice e doppio effetto:



Simbolo:

Pressione di lavoro: max. 10 bar

Fluido: aria compressa filtrata, lubrificazione non richiesta

Temperatura ambiente: da -10°C a +70°C

Guarnizioni: NBR

Corpo: in alluminio anodizzato

Perni e dita: trattati termicamente per una migliore resistenza alle sollecitazioni



Ritorna a: <0> Indice dei contenuti

---

<2> CODICI PER L'ORDINAZIONE:



Mani di presa pneumatiche:



Sigla	Tipo	Forza dita kg @ 6 bar	Peso kg
MPP16NA0	NA - NO - Normalmente aperta	4	0,12
MPP16NC0	NC - Normalmente chiusa	5,2	0,12
MPP16DE0	DE -Doppio effetto	5,5 / 6,5	0,12
MPP16DEP	DEP -Doppio effetto stelo post. passante	5,5	0,12
MPP20NA0	NA - NO - Normalmente aperta	7,5	0,19
MPP20NC0	NC - Normalmente chiusa	8,5	0,19
MPP20DE0	DE -Doppio effetto	10,1 / 12,2	0,19
MPP20DEP	DEP -Doppio effetto stelo post. passante	10,1	0,19
MPP32NA0	NA - NO - Normalmente aperta	16,5	0,49
MPP32NC0	NC - Normalmente chiusa	19,5	0,49
MPP32DE0	DE -Doppio effetto	22 / 24	0,49
MPP32DEP	DEP -Doppio effetto stelo post. passante	22	0,49
MPP50DE0	DE -Doppio effetto	52 / 60	1,66



Mani di presa pneumatiche per fine corsa magnetici:



Sigla	Tipo	Forza dita kg @ 6 bar	Peso kg
MPP16NAM	NA - NO - Normalmente aperta	4	0,11
MPP16NCM	NC - Normalmente chiusa	5,2	0,11
MPP16DEM	DE -Doppio effetto	5,5 / 6,5	0,11
MPP20NAM	NA - NO - Normalmente aperta	7,5	0,18
MPP20NCM	NC - Normalmente chiusa	8,5	0,18
MPP20DEM	DE -Doppio effetto	10,1 / 12,2	0,18
MPP32NAM	NA - NO - Normalmente aperta	16,5	0,47
MPP32NCM	NC - Normalmente chiusa	19,5	0,47
MPP32DEM	DE -Doppio effetto	22 / 24	0,47
MPP50NAM	NA - NO - Normalmente aperta	46	1,66
MPP50NCM	NC - Normalmente chiusa	49	1.66
MPP50DEM	DE -Doppio effetto	52 / 60	1.66



La forza di bloccaggio è riferita ad una distanza dal fulcro delle dita di presa di
- 15 mm per i modelli MPP16 MPP20 MPP32
- 30 mm per i modelli MPP50



Ritorna a: <0> Indice dei contenuti

---

<3> DIMENSIONI DI INGOMBRO MANO DI PRESA STANDARD:




MPP16NA0 - MPP16NC0 - MPP16DE0                      MPP16DEP




MPP20NA0 - MPP20NC0 - MPP20DE0                      MPP20DEP

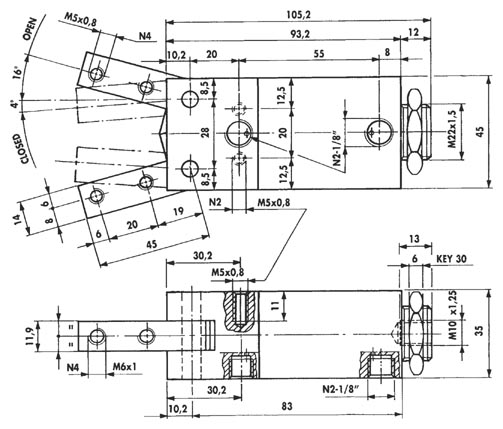

MPP32NA0 - MPP32NC0 - MPP32DE0




MPP32DEP




MPP50DE0







Ritorna a: <0> Indice dei contenuti

---

<4> DIMENSIONI DI INGOMBRO MANO DI PRESA MAGNETICA PER SENSORI:




MPP16NAM - MPP16NCM - MPP16DEM




MPP20NAM - MPP20NCM - MPP20DEM




MPP32NAM - MPP32NCM - MPP32DEM




MPP50NAM - MPP50NCM - MPP50DEM





Ritorna a: <0> Indice dei contenuti

---

<5> APPLICAZIONI TIPICHE:

Alcune applicazioni tipiche per questo tipo di mani di presa pneumatiche sono:

- Presa e spostamento oggetti

- Sistemi di manipolazione e montaggio

- Robot cartesiani o antropomorfi

- Manipolatori di sostanze tossiche o non manovrabili direttamente dalle persone

- Applicazioni alimentari o industriali in genere con grande rapidità e ripetitività di movimento

- Imballaggio ed impilamento di oggetti

- Inserimento di regali, gadget o gift nelle scatole di confezionamento







Ritorna a: <0> Indice dei contenuti
