VALVOLE AD OTTURATORE - POPPET VALVES
1RSG SERIES - G1/2"

<0> INDICE DEI CONTENUTI:

<1> Caratteristiche tecniche

<2> Codici per l'ordinazione

<3> Dimensioni di ingombro

<4> Applicazioni tipiche

<5> Download versione .pdf di questo file

<1> CARATTERISTICHE TECNICHE:

Simbolo pneumatico:
Descrizione:	valvola ad otturatore, poppet valve
Funzionamento:	valvola 3/2 (3 vie, 2 pos.), normalmente chiusa NC
Azionamento:	pneumatico o elettrico con comando manuale per messa a punto dell'impianto (manual override)
Portata nominale:	5000 NL/min
Montaggio:	con sottobase per cambio rapido
Lubrificazione:	non richiesta
Connessioni:	G1/2"
Pressione di funzionamento P1:	0÷10 bar
Pressione di pilotaggio P12:	maggiore di 0.75+0.30×P1 bar se P1 positivo maggiore di 1.5 bar se P1 uguale vuoto/vacuum
Temperatura di lavoro:	guarnizioni standard 'X' e pilotaggio elettrico 'G H M N': Ambiente -20°C ÷ 100°C; Fluido -35°C ÷ 120°C - - - - - - - - - - - - - - - - - - - - - - - - - guarnizioni standard 'X' e pilotaggio pneumatico 'P': Ambiente -20°C ÷ 100°C; Fluido -35°C ÷ 120°C - - - - - - - - - - - - - - - - - - - - - - - - - guarnizioni in FKM 'V' e pilotaggio elettrico 'G H M N': Ambiente -20°C ÷ 100°C; Fluido -35°C ÷ 120°C - - - - - - - - - - - - - - - - - - - - - - - - - guarnizioni in FKM 'V' e pilotaggio pneumatico 'P': Ambiente -20°C ÷ 120°C; Fluido -35°C ÷ 160°C
Tensione di funzionamento:	12V ÷ 220V
Connessione elettrica:	DIN43650-A
Potenza assorbita:	4.5 W
Utilizzo speciale:	con vuoto/vacuum

Ritorna a: <0> Indice dei contenuti

<2> CODICI PER L'ORDINAZIONE:

Valvole ad otturatore - Poppet Valves - 1RSG series:

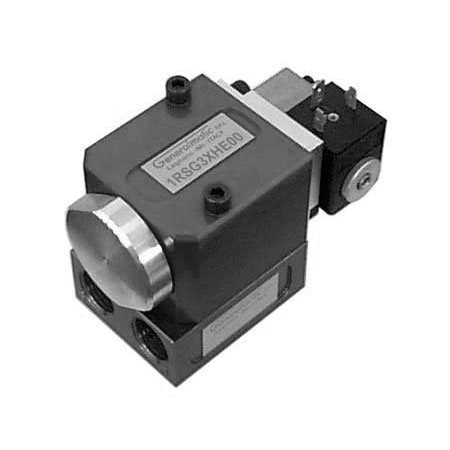

1RSG3XPE00
|   ||||||
|   ||||||  MODO DI UTILIZZO:
|   ||||||  0 = standard
|   |||||+- W = vuoto / vacuum service
|   |||||
|   |||||   ACCESSORI OPERATORE ELETTRICO:
|   |||||   0 = standard
|   |||||   1 = normalmente aperto N.O.
|   ||||+-- 3 = rapido alta frequenza HF [High Speed Reply]
|   ||||
|   ||||    PRESSIONE PILOTA:
|   ||||    E = Pilotaggio esterno
|   |||+--- I = Pilotaggio interno - Escluso operatore 'P'
|   |||
|   |||     OPERATORE (TENSIONE):
|   |||     P = valvola con pilota pneumatico remoto
|   |||     G =  24V a.c. ( 12V d.c.)
|   |||     H =  48V a.c. ( 24V d.c.)
|   |||     M = 110V a.c. ( 48V d.c.)
|   |||     N = 220V a.c. (110V d.c.)
|   ||+---- O = bobina non assemblata
|   ||
|   ||      GUARNIZIONI:
|   ||      X = guarnizioni speciali standard
|   |+----- V = guarnizioni alta temperatura  FKM
|   |
|   |       FUNZIONE DELLA VALVOLA:
|   +------ 3 = 3 Vie - 2 Posizioni
|
|           TAGLIA:
+---------- 1RSG = POPPET VALVE G1/2"; NC NORMALMENTE CHIUSA
                   Valvola ad otturatore serie SMALL

Sottobase:

FP801900
|           DESCRIZIONE:
+---------- Sottobase singola G1/2" per serie 1RSG

Kit di manutenzione parti meccaniche interne:

KR1RSG000 - Kit di riparazione parti meccaniche interne

Kit di manutenzione guarnizioni:

KS1RSGX00
|     |     MATERIALI GUARNIZIONI:
|     |     X = guarnizioni speciali standard
|     +---- V = guarnizioni alta temperatura  FKM
|
+---------- Kit di manutenzione guarnizioni

Ritorna a: <0> Indice dei contenuti
