COMPONENTI PNEUMATICI ed OLEODINAMICI - AUTOMAZIONE INDUSTRIALE
Via Rossini 80 - 20025 LEGNANO (MI) - ITALY - Phone:+39.0331.455647 - Fax:+39.0331.457175
P.IVA (VAT):IT12627630150 - C.F.:01506850138 - SDI (e-INVOICING):J6URRTW
www.generalmatic.com - generalmatic@generalmatic.com
Cilindri elastici a semplice effetto - Air springs - Air bellows:
Simbolo:
Descrizione: cilindro elastico a membrana (air bellow) a semplice effetto
Fluido: aria compressa non lubrificata
Pressione di lavoro massima: 10 bar
Temperatura di lavoro: -40°C ÷ 70°C
Diametri nominali (inches/pollici): 2+3/4" 4+1/2" 6" 8" 10" 12" 14+1/2" 16"
Corse di lavoro: 20mm ÷ 430mm
Materiali:
- Membrana in stirene butadiene rinforzata con apporto di nylon
- Testate in alluminio (solo 2+3/4"e 4+1/2") e acciaio zincato o cromato (tutti gli altri)
Angolo ammesso tra le testate: 25° (la corsa massima si riferisce al punto più alto della testata)
Disassamento ammesso tra le testate: circa il 15% della corsa
Ritorna a: <0> Indice dei contenuti
Alcune applicazioni tipiche per questo tipo di cilindro elastico ad aria compressa sono:
- Apparecchiature di sollevamento a bassa manutenzione
- Compressione o spinta di particolari
- Sollevamento di tavole di lavoro o attrezzature in macchinari di lavorazione
- Applicazioni senza attrito
- Corse brevi e forze molto elevate
- Isolamento da vibrazioni ed oscillazioni
- Sollevamenti con diseallineamenti o disassamenti molto grandi
Ritorna a: <0> Indice dei contenuti
Cilindri elastici tipo ECM31021÷ECM31023:
Testate in alluminio
Cilindri elastici tipo ECM31041÷ECM31042:
Testate in alluminio
Cilindri elastici tipo ECM31061÷ECM31163:
Testate in acciaio zincato
Tabella dimensionale:
TIPO TYPE | DIAMETRO BORE (INCHES) | CONVOLUZIONI CONVOLUTIONS | CORSA STROKE | INSTALLAZIONE INSTALLATION | A | D | F | N | PESO kg WEIGHT | |
B min. | B max. | |||||||||
ECM31021 | 2+3/4 | 1 | 20 | 50 | 70 | - | - | - | - | 0,21 |
ECM31022 | 2+3/4 | 2 | 45 | 65 | 110 | - | - | - | - | 0,26 |
ECM31023 | 2+3/4 | 3 | 60 | 80 | 140 | - | - | - | - | 0,3 |
ECM31041 | 4+1/2 | 1 | 40 | 50 | 90 | - | - | - | - | 0,73 |
ECM31042 | 4+1/2 | 2 | 85 | 65 | 150 | - | - | - | - | 0,91 |
ECM31061 | 6 | 1 | 55 | 50 | 105 | 175 | 153 | 127 | 190 | 2,3 |
ECM31062 | 6 | 2 | 115 | 75 | 190 | 175 | 153 | 127 | 190 | 2,6 |
ECM31081 | 8 | 1 | 80 | 50 | 130 | 230 | 184 | 155,5 | 245 | 3 |
ECM31082 | 8 | 2 | 175 | 75 | 250 | 220 | 184 | 155,5 | 245 | 3,7 |
ECM31101 | 10 | 1 | 100 | 50 | 150 | 280 | 210 | 181 | 300 | 3,9 |
ECM31102 | 10 | 2 | 225 | 75 | 300 | 270 | 210 | 181 | 300 | 5 |
ECM31103 | 10 | 3 | 330 | 100 | 430 | 270 | 210 | 181 | 300 | 5,6 |
ECM31121 | 12 | 1 | 100 | 50 | 150 | 330 | 260 | 232 | 350 | 5,2 |
ECM31122 | 12 | 2 | 225 | 75 | 300 | 325 | 260 | 232 | 350 | 6,7 |
ECM31123 | 12 | 3 | 330 | 100 | 430 | 325 | 260 | 232 | 350 | 8,1 |
ECM31141 | 14+1/2 | 1 | 100 | 50 | 150 | 395 | 310 | 282,5 | 425 | 6,9 |
ECM31142 | 14+1/2 | 2 | 265 | 75 | 340 | 400 | 310 | 282,5 | 425 | 9,1 |
ECM31143 | 14+1/2 | 3 | 380 | 100 | 480 | 400 | 310 | 282,5 | 425 | 10,7 |
ECM31162 | 16 | 2 | 315 | 75 | 390 | 440 | 310 | 282,5 | 460 | 9,7 |
ECM31163 | 16 | 3 | 430 | 120 | 550 | 425 | 310 | 282,5 | 450 | 12,9 |
Ritorna a: <0> Indice dei contenuti
ECM31021 |
ECM31022 |
ECM31023 |
ECM31041 |
ECM31042 |
ECM31061 |
ECM31062 |
ECM31081 |
ECM31082 |
ECM31101 |
ECM31102 |
ECM31103 |
ECM31121 |
ECM31122 |
ECM31123 |
ECM31141 |
ECM31142 |
ECM31143 |
ECM31162 |
ECM31163 |
Ritorna a: <0> Indice dei contenuti

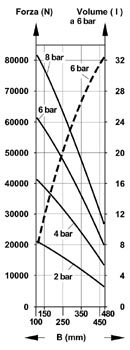

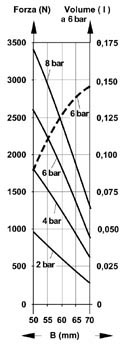

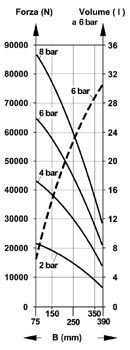

I diagrammi rappresentano la forza FG generata dal cilindro in funzione dell'altezza B
Ogni curva è calcolata a pressione costante (0÷8 bar)
1. Stabilire la pressione di lavoro P < 8 bar
2. Stabilire la forza FS di sollevamento per cadaun cilindro
3. Stabilire la CORSA dell'applicazione
4. Il carico deve avere una altezza iniziale B0 > B min (altrimenti non si può infilare il cilindro)
5. L'altezza finale B1 è pari ad B0 + CORSA; verificare B1 < B max (altrimenti il cilindro non arriva)
6. La forza FG generata dalla pressione di lavoro P nell'intervallo B0÷B1 deve essere maggiore della forza di sollevamento FS precedentemente calcolata
Ritorna a: <0> Indice dei contenuti
- I cilindri non devono essere utilizzati oltre le altezze massima B-max e minima B-min raccomandate
- Il carico o la forza esterna non devono mai comprimere a fondo ed in battuta le due testate,
che devono sempre essere distanziate della misura B-min raccomandata
- Provvedere a montare dei fermi meccanici in salita ed in discesa al fine di assicurare la protezione
contro le estensioni eccessive o le compressioni eccessive
- L' ambiente di lavoro deve essere costantemente tenuto pulito e libero da liquidi e particelle
solide
- Nessun oggetto deve interferire con il volume di lavoro del cilindro elastico
- Non mettere MAI in pressione senza carico esterno i cilindri elastici
- Prima dell' uso bloccare i cilindri elastici con i dadi e/o viti di fissaggio necessarie
Ritorna a: <0> Indice dei contenuti
