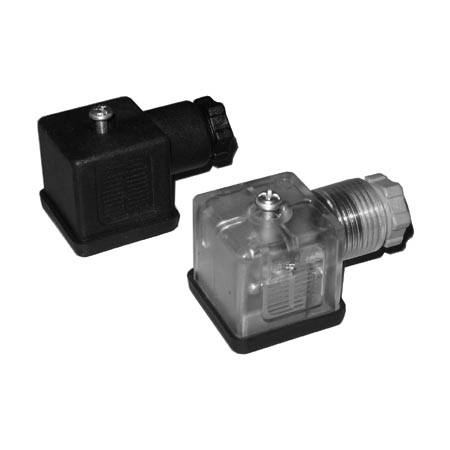

CONNETTORI PER ELETTROVALVOLE

E APPARECCHIATURE ELETTRICHE - ELETTRONICHE

NORMA DIN 43650 - ISO 4400 - EN 175301.803

---

<0> INDICE DEI CONTENUTI:



<1> Caratteristiche tecniche

<2> Codici per l'ordinazione e dimensioni

<3> Applicazioni tipiche

<4> Download versione .pdf di questo file

---

<1> CARATTERISTICHE TECNICHE:



Caratteristiche principali dei connettori a norma DIN 43650:



Scatola esterna:	Grigio e nero: poliammide + 30% fibra di vetro Trasparente: poliammide
Portacontatti, dado:	Poliammide + 30% fibra di vetro
Attacco:	Forma A, B, B_IND: PG9 Forma C C_IND: PG7
Guarnizioni:	in gomma termoplastica piatte e a profilo
Contatti:	Cu Zn (Ag)
Tensione nominale (max.):	250 V AC / 300 V DC
Portata massima contatti:	Forma A, B, B_IND: 16A Forma C C_IND: 10A
Portata nominale contatti:	Forma A, B, B_IND: 10A Forma C C_IND: 6A
Normativa di riferimento:	DIN43650 ISO4400 EN175301.803
Sezione massima conduttori:	Forma A, B, B_IND: 1,5 mm² Forma C C_IND: 0,75 mm²
Classe di isolamento:	C - VDE 0110
Grado di protezione:	IP65
Temperatura di funzionamento:	-40°C / +125°C

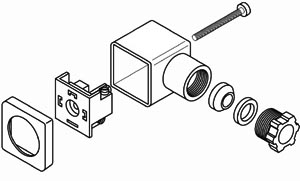

Vista esplosa del connettore:







Ritorna a: <0> Indice dei contenuti

---

<2> CODICI PER L'ORDINAZIONE E DIMENSIONI:

Circuito elettronico interno:
FORMA	POLI	TRASPARENTE con LED	NERO	GRIGIO
	2+T	53209Volt   Volt= 24V 48V 110V 250V	18209N	18209G
	3+T		38209N	38209G
	2+T	54309Volt   Volt= 24V 48V 110V 250V	15209N	15209G
	2+T	54209Volt   Volt= 24V 48V 110V 250V	12209N	12209G
	2+T	55207Volt   Volt= 24V 48V 110V 250V	05207N	05207G
	3+T		05307N	05307G
	2+T	55307Volt   Volt= 24V 48V 110V 250V	19207N	19207G
	3+T		19307N	19307G

Ritorna a: <0> Indice dei contenuti

---

<3> APPLICAZIONI TIPICHE:

Alcune applicazioni tipiche per questo tipo di connettore a norma DIN sono:

- Collegamento a bobine di elettrovalvole

- Azionamento di elettrodistributori

- Connessione ad apparecchiature elettriche in genere

- Montaggio su piccoli accessori elettronici

- Macchine automatiche di uso industriale

- Connettori elettrici per valvole pneumatiche ed idrauliche







Ritorna a: <0> Indice dei contenuti
